技术参数

额定流量：1–5 L/s

额定扬程：32–76m

转速：2900 r/min

配套功率范围：1.5–15kW

主体材质：罐体及管路为碳钢/球墨铸铁，过流部件采用不锈钢叶轮、不锈钢轴，耐腐蚀、抗磨损，使用寿命长。

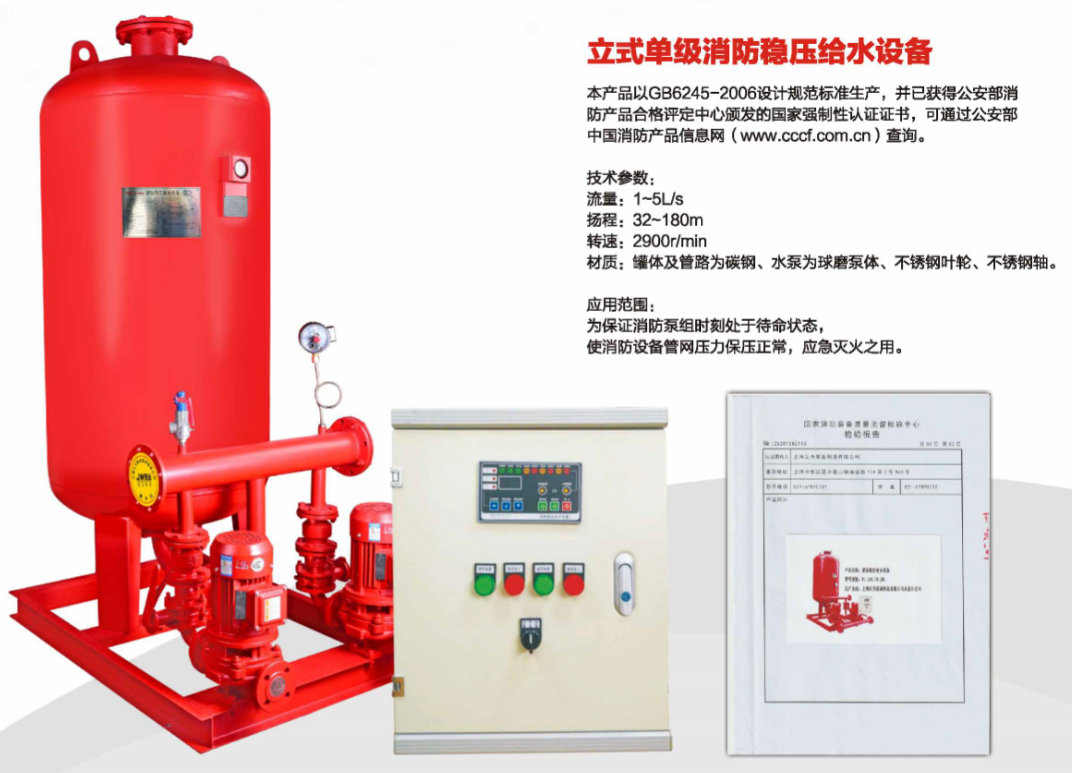

产品简介

本系列ZW(L)型消防增压稳压设备，是专为建筑消防给水系统设计的专用成套设备，严格参照国家建筑标准设计图集98S205研发制造。

设备通过隔膜式气压罐与稳压泵组协同工作，实现对消防管网的自动稳压补水。当管网因渗漏或温度变化导致压力下降时，

稳压泵自动启动补水；压力达到设定值后自动停机，维持系统压力恒定。气压罐内始终储存不少于30秒的消防用水量，

可在消防主泵启动前为喷淋系统、消火栓系统提供应急供水，确保火灾初期灭火用水不间断。

整套设备采用一体化集成设计，结构紧凑，运行稳定，具备过载、缺水、故障报警等多重保护功能，

可长期连续值守运行，保障消防给水系统时刻处于备战状态。

工作原理与控制逻

1. 稳压保压：实时监测消防管网压力，使系统最不利点始终保持设计消防压力，消除管网泄压隐患。

2. 应急供水：气压罐内储存30秒消防水量，在消防主泵启动前为灭火系统提供初期供水，避免压力骤降。

3. 多级压力控制：设备通过设定多级压力点实现全自动运行：

- P1：最不利点消防所需压力（系统常态保压基准）

- PS1：稳压泵启动压力（压力下降至此值时，稳压泵自动启动补水）

- PS2：稳压泵停泵压力（压力上升至此值时，稳压泵自动停机）

- P2：消防主泵启动压力（压力下降至此值时，联动启动消防主泵）

型号说明

以：XBD3.2/1W-L为例

XBD：消防增压设备代号

3.2：泵的10倍额定压力（单位：MPa，即额定压力0.32MPa）

1：泵组额定流量（单位：1L/s）

W：稳压泵标识

L：立式单级稳压泵（可根据配置调整）

- 设备可搭配立式单级消防泵或立式多级消防泵，满足不同建筑的流量、扬程需求。

应用范围

本设备为消防专用增压稳压装置，广泛适用于各类建筑消防给水系统：

民用建筑：住宅小区、商业综合体、写字楼、酒店、医院、学校等；

工业建筑：厂房、仓库、工业园区等；

系统适配：可与消火栓给水系统、自动喷水灭火系统、水炮系统等配套使用；

安装场景：适配楼顶水箱间、地下泵房等多种安装环境，支持新建工程与老旧消防系统改造项目。
